标准功能
- 控制单元配备有工业计算机和伺服驱动系统。
- 配备优化的软件，实现合理的生产进度，还支持通过U盘和无线方式导入其他软件生成的程序。
- 通过CNA通信、变频器、驱动器总线和PLC实现了六个数控轴、多级夹紧和保持装置。

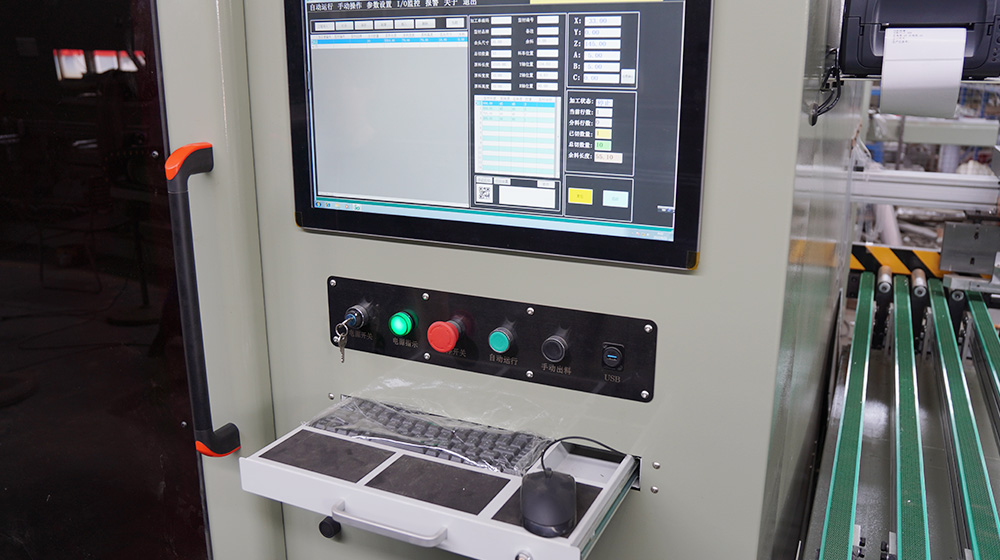

- HMI易于理解和操作。
- 7种装载能力和自动输送配置。
- 自动松土器进料。

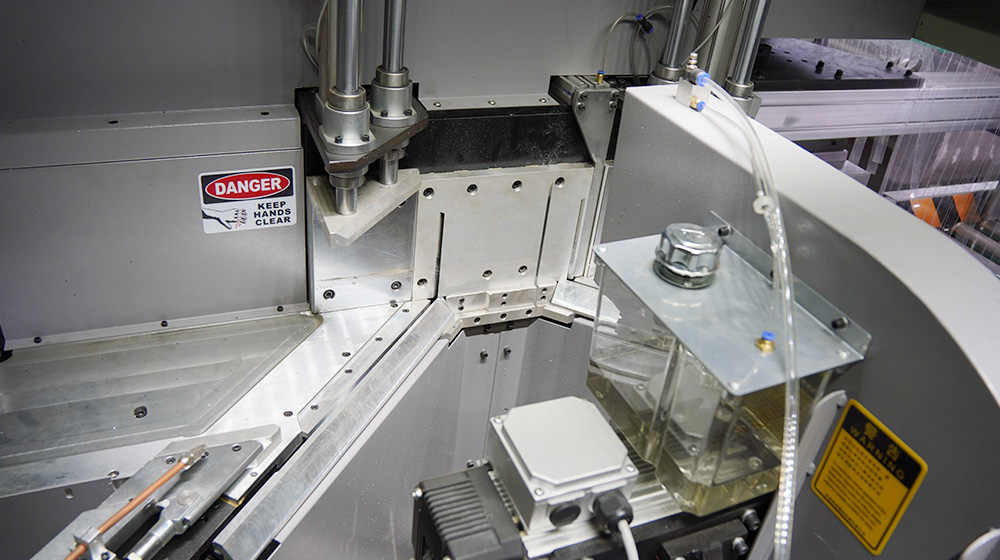

- 切割单元包括3个主轴：两个用于斜切45度切割，一个用于90度切割。
- 配备高精度主轴电机
- 当刀片缩回时，轮廓会自动缩回，以防止划伤。
- 配备带式输送机和真空吸尘器，用于排放废物和碎屑。
- 成品的自动拣选和输送。
- 配备标签打印机。
- 自动润滑。
技术参数
| 型号 | HJN-Z550*6500 | 最大切割宽度 | 150mm |
| 空气压力 | 0.6-0.8Mpa | 切割角度: | 90°/45° |
| 空气消耗量 | 200L /min | 进料冲程 | 6500mm |
| 输入功率 | 15kw | 出料冲程 | 1000mm |
| 主轴电机功率 | 3*3kw | 额定进料速率 | 80m/min |
| 旋转速率 | 2850rpm. | 额定出料速率 | 60m/min |
| 伺服电机 | 5*0.75kw,1*0.4kw | 可重复性 | ≤0.2mm |
| 载重量 | 7 | 角度公差 | 4′-6′ |
| 轮廓长度 | 2500-6500mm | 平面度 | ≤0.1mm |
| 锯片规格: | Ø550*Ø30*4.4mm*140T | 表面粗糙度 | Ra12.5um |
| 额定进料速率 | 30m/min | 外形尺寸 | 14000*4000x2400mm |
| 切割长度 | 300-3500mm | 重量 | 5500Kg |
附件
| 部件 | 品牌 |
| PLC | 施耐德（法国） |
| 伺服电机 | 施耐德（法国） |
| 电主轴电机 | GMT(中国) |
| 电动按钮和切换器 | 施耐德（法国） |
| 电气元件 | 施耐德（法国） |
| 接近开关 | CONTRINEX(瑞士) |
| 限位开关 | 施耐德（法国） |
| 霍尔开关 | |
| 直线导轨 | PHI (台湾) |
| 滚珠丝杠 | ABBA(台湾) |
| 电磁阀 | FTG |
| 圆柱 | EASUN(意大利) |
| 金刚石刀片 | WAGEN(日本) |
| 气压表和过滤器 | 施耐德（法国） |
| Gas pipe | ASHUN（台湾） |
| 监视器 | 飞利浦（荷兰） |
